분사 노즐은 Hot Melt Applicator System 을 통해 접착제가 토출되는 마지막 단계의 부품으로써 적용하는 분사 건(Gun), 피착물(제품)의 형상, 접착
방법, 분사 범위 등의 공정 및 현장 여건에 따라 적절한 노즐(Nozzle)을 선택, 적용하여야 합니다.
이지티는 나열된 기본 노즐 외에 고객 상황에 따른 특수 사양
노즐을 설계 제작할 수 있습니다.
| 핫멜트 노즐 규격 | 실척 | HMA 무게당 분사길이 | 분사 길이당 HMA무게 | |
|---|---|---|---|---|
| 측면 | 윗면 | |||
| 1/32” (0.79mm) |  |
 |
4,031mm/g | 0.0248g/cm |
| 1/16” (1.58mm) |  |
 |
1,008mm/g | 0.098g/cm |
| 3/32” (2.38mm) |  |
 |
560mm/g | 0.178g/cm |
| 1/8” (3.18mm) |  |
 |
306mm/g | 0.297g/cm |
| 5/32” (3.97mm) |  |
 |
201mm/g | 0.496g/cm |
| 3/16” (4.76mm) |  |
 |
114mm/g | 0.876g/cm |
| 1/4” (6.35mm) |  |
 |
77mm/g | 1.294g/cm |

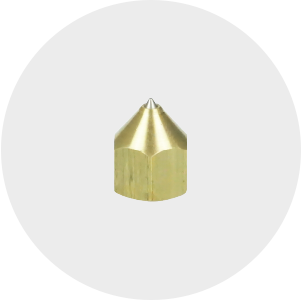

분사 팁과 결속 너트가 일체형으로 되어 있는 노즐입니다.
| Tip Orifice Size(mm) | Part Number |
|---|---|
| Φ0.3 | 3320003 |
| Φ0.4 | 3320004 |
| Φ0.5 | 3320005 |
| Φ0.6 | 3320006 |

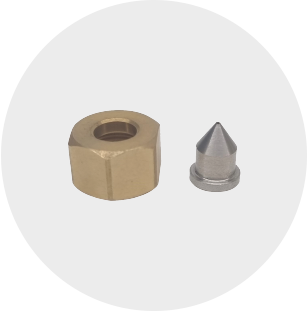

분사 팁과 결속 너트가 서로 분리되는 형태의 노즐로써, 유지보수가 간편하며 다양한 길이로 제작될 수 있습니다.
| Tip Orifice Size(mm) | Part Number |
|---|---|
| Φ0.3 | 3310003 |
| Φ0.4 | 3310004 |
| Φ0.5 | 3310005 |
| Φ0.6 | 3310006 |

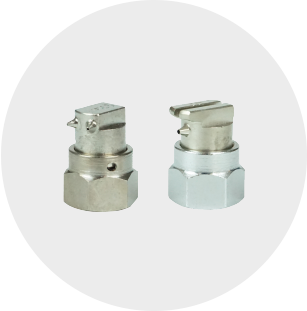

모듈과 팁 방향이 수직으로 이루어진 노즐로 노즐 방향을 회전시켜 고정할 수 있습니다.
 |
Single | 15˚ (2 Orifice) |
30˚ (2Orifice) |
45˚ (2Orifice) |
|---|---|---|---|---|
| Φ0.3 | 3331003 | 3332315 | 3332330 | 3332345 |
| Φ0.4 | 3331004 | 3332415 | 3332430 | 3332445 |
| Φ0.5 | 3331005 | 3332515 | 3332530 | 3332545 |
| Φ0.6 | 3331006 | 3332615 | 3332630 | 3332645 |

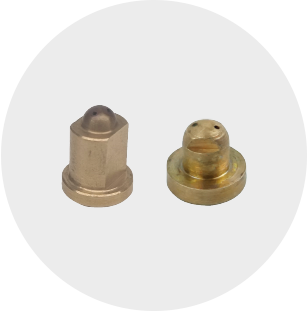

여러 갈래로 분사되는 노즐입니다.
 |
2 | 3 | 4 |
|---|---|---|---|
| Φ0.3 | 3340203 | 3340303 | 3340403 |
| Φ0.4 | 3340204 | 3340304 | 3340404 |
| Φ0.5 | 3340205 | 3340305 | 3340405 |
| Φ0.6 | 3340206 | 3340306 | 3340406 |
